Seitenscheibe einstellen

Zum Einstellen der Seitenscheibe braucht die Türverkleidung nicht abgebaut werden.

Es gibt vier Einstellpunkte.

A = Scheibe nach vorne oder hinten verschieben.
B = Scheibe nach vorne oder hinten verschieben.
C = Scheibe in der Höhe und Neigung einstellen.
D = Scheibe in der Höhe und Neigung einstellen.

Voraussetzung für das Einstellen der Scheibe ist, dass richtig fest geschraubt ist.

Hier sieht man die vier Befestigungspunkt.
Ist die Scheibe lose muss man die Türverkleidung abbauen und die Schrauben nach ziehen 6 Nm.

Zum Einstellen der Scheibe nach vorne oder hinten Kontermutter 30 Nm Punkt A und B lösen.

Torxschraube mit Torxschraubendreher T30 einstellen und beim Kontern gegen verdrehen sichern.

Einstellschraube Kappe hinten Punkt B

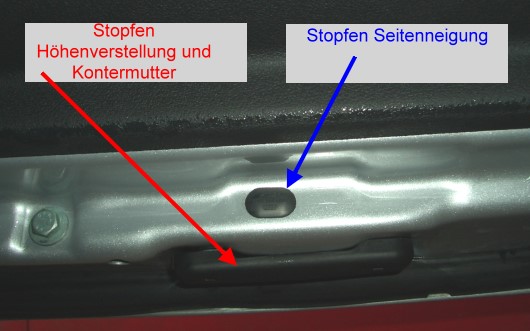

Zum Einstellen in der Höhe oder Seitenneigung Stopfen unten an der Tür entfernen Punkt C und D.

Kontermutter lösen

Mit der Einstellschraube einstellen und Kontermutter 30 Nm wieder fest ziehen.

Verstelleinrichtung Punkt C und D in der Tür.
