Fehlercode 01324 Haldex

ESP Leuchte brennt dauerhaft, das auslesen des Fehlerspeichers ergab folgenden Fehler.
Der Fehler wird im ABS STG abgelegt.
Adresse 03: Bremsenelektronik
   Teilenummer: 8N0 907 379 H
   Bauteil: ESP ALLRAD MK60     0101
   Codierung: 0022544
   Betriebsnr.: WSC XXXXXXXXXXX

1 Fehler gefunden:
01324 - Steuergerät für Allradantrieb (J492)
            004 - kein Signal/Kommunikation

Ursache:
Das ABS STG hat keine Kommunikation mit dem Haldex STG.
Wenn man sich den MWB 125 ansieht kann man sehen wann die Kommunikation gestört ist.
In meinem Fall wechselte das zwischen 0 und 1, deswegen wurde der Fehler als sporadisch abgelegt.

Mögliche Ursache ist die Unterbrechung der Kabel.
Ich habe darauf hin den Stecker der Haldex kontrolliert.

Einbauort Steckverbindung


Halter Steckverbindung für die Haldex.
Sie sitzt hinten am Differential und ist mit 2 Schrauben M 6x10 befestigt.

Halter für Steckverbindung ausgebaut.

Buchse Haldex Steckverbindung


Nach trennen der Steckverbindung brauchte ich nicht weiter auf die Fehlersuche zu gehen.
Den Fehler konnte man auch ohne Messgerät erkennen.
Der Kontakt 1 war von Korrosion total zerfressen.
Es war praktisch kein Kontakt mehr da.
Da Kontakt 1 die Spannungsversorgung zum STG herstellt kann auch keine CAN-BUS Verbindung mehr vorhanden sein.

Stecker Haldex STG


Hier das Gegenstück, da hilft nur noch ein neuer Stecker.
Dieser hat die ETNr.
1J0 973 714 Stecker
1J0 973 814 Buchse


Prüfung der Versorgung des Haldex STG.

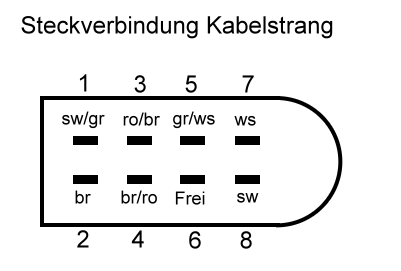

Steckerbelegung Kabelbaum

Steckerbelegung auf der Seite Kabelbaum.
Kontakt 1 sw/gr -  Batterieplus
Kontakt 2 br -     Masse
Kontakt 3 ro/br - Plusverbindung Klemme 54 Bremslichtschalter
Kontakt 4 br/ro - Schalter Handbremskontrolle
Kontakt 5 gr/ws - K-Leitung zur Diagnose
Kontakt 6 frei
Kontakt 7 ws -    CAN-L
Kontakt 8 sw -    CAN-H

Steckerbelegung Haldex STG

Steckerbelegung auf der Seite Haldex STG.
Kontakt 1 - ro - Plus
Kontakt 2 - sw - Masse
Kontakt 3 - ws - Plusverbindung Klemme 54 Bremslichtschalter
Kontakt 4 - bl - Schalter Handbremskontrolle
Kontakt 5 - br - K-Leitung zur Diagnose
Kontakt 6 -frei-
Kontakt 7 - bl/gr - CAN-L
Kontakt 8 - bl/or - CAN-H

Test Spannungsversorgung

Spannungsversorgung prüfen.
- Messbereich 20 Volt einstellen.
- Multimeter zwischen Kontakt 1 und 2 anschließen.
- Zündung einschalten
- Sollwert Batteriespannung (ca. 12 V)

Test Bremslichtschalter

Funktion Bremslichtschalter prüfen.
- Messbereich 20 Volt einstellen.
- Multimeter zwischen Kontakt 3 und 2 anschließen.
- Zündung einschalten.
- Sollwert kleiner als 0,5 Volt.
- Bremspedal treten Sollwert Batteriespannung (ca.+ 12 V).

Test Handbremsschalter

Prüfung Funktion Handbremsschalter.
- Messbereich 20 Volt einstellen.
- Multimeter zwischen Kontakt 2 und 4 anschließen.
- Zündung einschalten.
- Sollwert  größer als 6 Volt.
- Handbremse anziehen Sollwert kleiner als 0,5 Volt.

Prüfung CAN-BUS Leitungen.
- Messbereich 20 k Ohm einstellen.
- Multimeter zwischen Kontakt 7 und 1 anschließen.
- Sollwert unendlicher Widerstand.

Test CAN-BUS
- Messbereich 20 k Ohm einstellen.
- Multimeter zwischen Kontakt 7 und 2 anschließen.
- Sollwert unendlicher Widerstand.

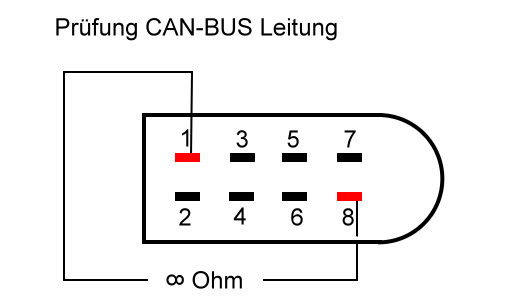

Test CAN-BUS
- Messbereich 20 k Ohm einstellen.
- Multimeter zwischen Kontakt 8 und 1 anschließen.
- Sollwert unendlicher Widerstand.

 Test CAN-BUS
- Messbereich 20 k Ohm einstellen.
- Multimeter zwischen Kontakt 8 und 2 anschließen.
- Sollwert unendlicher Widerstand.





Hinweis:
Diese Seite dient zur Information.
Sie ist keine Arbeitsanleitung für Laien.
Unsachgemäße Arbeiten können zu Schäden führen
